Introduction

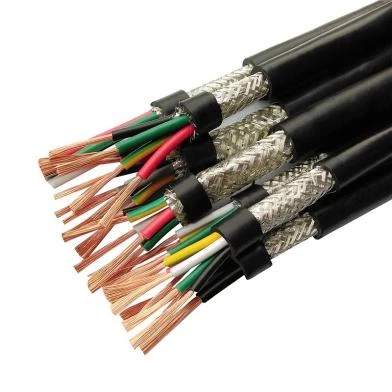

Ligne de signal blindée
Nom du produit :Câble RVVP, fil RVVP
Isolation:mélange de polychlorure de vinyle (PVC).
Blindage :fil de cuivre étamé tressé, densité tressée supérieure à 85%
Gaine:mélange flexible de chlorure de polyvinyle (PVC), gris (RAL7001).
Noyaux :2*24 cœurs
Zone sectionnelle :0,5*25mm2
Tension nominale :300V ／ 500V
Conducteur:conducteur en cuivre multibrins, conforme à la catégorie 5 de GB ／ T 3956 (équivalent à IEC60228.5).
Résistance d'isolement :> 20 MΩ × KM
Température de fonctionnement :(installation fixe) :－30 - ＋ 70 degrés (installation mobile) : － 5 - ＋ 70 degrés
Rayon de courbure :15 × diamètre extérieur du câble.
Caractéristiques ignifuges :CEI 60 332.1
Norme de référence :JB8734, VDE 0281
Spécification du paquet :100m, 500m, 1000m
Informations sur le produit
Origine:Xi'an, Shaanxi, Chine
Nom de la marque :Woquan
Modèle: Câble RVVP
Taper: isolation
Application: fils de connexion et de commande, connexion du circuit du détecteur
Matériau conducteur : cuivre
Type de conducteur : solide
Matériau d'isolation : PVC
Nom du produit : Câble blindé RVVP
Couleur:noir
Conducteur: noyau de cuivre
Isolation:PVC
Attestation : ISO/ISO14001/CCC/CE
Température nominale : - 30 degré - 70 degré
Tension nominale :300/500V
Paramètres du câble
|
Taille (mm2) |
Diamètre du conducteur (mm) |
Diamètre d'isolation (mm) |
Diamètre extérieur (mm) |
|
2X0.2 |
11/0,15(C.-B.) |
1.4±0.05 |
4.5±0.1 |
|
2X0.3 |
16/0,15(C.-B.) |
1.6±0.05 |
4.6±0.5 |
|
2X0.5 |
16/0,20(C.-B.) |
1.9±0.05 |
5.5±0.1 |
|
2X0.75 |
24/0.20(BC) |
2.2±0.05 |
6.2±0.1 |
|
2X1.0 |
32/0,20(C.-B.) |
2.5±0.05 |
7.0±0.1 |
|
2X1.5 |
48/0,20(C.-B.) |
2.9±0.05 |
7.8±0.1 |
|
2X2.5 |
80/0,20 (avant JC) |
3.6±0.05 |
9.6±0.1 |
|
2X4.0 |
80/0,25(C.-B.) |
4.2±0.05 |
11.0±0.1 |
|
3X0.2 |
11/0,15(C.-B.) |
1.4±0.05 |
5.0±0.1 |
|
3X0.3 |
16/0,15(C.-B.) |
1.6±0.05 |
5.4±0.5 |
|
3X0.5 |
16/0,20(C.-B.) |
1.9±0.05 |
6.2±0.1 |
|
3X0.75 |
24/0.20(BC) |
2.2±0.05 |
7.2±0.1 |
|
3X1.0 |
32/0,20(C.-B.) |
2.5±0.05 |
7.6±0.1 |
|
3X1.5 |
48/0,20(C.-B.) |
2.9±0.05 |
8.7±0.1 |
|
3X2.5 |
80/0,20 (avant JC) |
3.6±0.05 |
10.4±0.1 |
|
3X4.0 |
80/0,25(C.-B.) |
4.2±0.05 |
12.1±0.1 |
|
4X0.2 |
11/0,15(C.-B.) |
1.4±0.05 |
5.4±0.1 |
|
4X0.3 |
16/0,15(C.-B.) |
1.6±0.05 |
5.6±0.5 |
|
4X0.5 |
16/0,20(C.-B.) |
1.9±0.05 |
6.6±0.1 |
|
4X0.75 |
24/0.20(BC) |
2.2±0.05 |
8.0±0.15 |
|
4X1.0 |
32/0,20(C.-B.) |
2.5±0.05 |
8.6±0.15 |
|
4X1.5 |
48/0,20(C.-B.) |
2.9±0.05 |
9.8±0.15 |
|
4X2.5 |
80/0,20 (avant JC) |
3.6±0.05 |
11.6±0.15 |
|
4X4.0 |
80/0,25(C.-B.) |
4.2±0.05 |
13.4±0.15 |
|
5X0.2 |
11/0,15(C.-B.) |
1.4±0.05 |
6.2±0.1 |
|
5X0.3 |
16/0,15(C.-B.) |
1.6±0.05 |
6.4±0.5 |
|
5X0.5 |
16/0,20(C.-B.) |
1.9±0.05 |
7.6±0.15 |
|
5X0.75 |
24/0.20(BC) |
2.2±0.05 |
8.4±0.15 |
|
5X1.0 |
32/0,20(C.-B.) |
2.5±0.05 |
9.8±0.15 |
|
5X1.5 |
48/0,20(C.-B.) |
2.9±0.05 |
10.8±0.15 |
|
5X2.5 |
80/0,20 (avant JC) |
3.6±0.05 |
13.2±0.15 |
|
5X4.0 |
80/0,25(C.-B.) |
4.2±0.05 |
15.0±0.15 |
Avantages du produit
Ligne de signal blindée
Le noyau de fil de cuivre sans oxygène a une vitesse de transmission rapide et stable : il adopte un noyau de cuivre d'excellente qualité, qui est anti-vieillissement, faible atténuation, faible résistance à la stabilité de transmission, transmission rapide et stable.
La transmission du signal blindé à double-couche est stable : le réseau blindé crypté + le réseau blindé par feuille de cuivre anti-anti-interférences adopte du cuivre sans oxygène-avec une forte capacité anti-oxydation pour assurer une transmission stable du signal.
lLe matériau réel ne se cassera pas pendant longtemps : la couche isolante est en PVC original de protection de l'environnement, qui résiste à l'oxygène et au vieillissement, et n'est pas facile à déformer et à porter.
lHaute flexibilité et résistance à la flexion : flexibilité et résistance à la flexion. Grâce à des tests d'enroulement répétés, il n'y a pas de court-circuit ni de circuit ouvert, et une grande flexibilité n'est pas facile à briser.
Scénarios d'application
Ligne de signal blindée
Il est utilisé en intérieur, dans les tranchées de câbles, les pipelines, l'enfouissement direct et d'autres occasions fixes pouvant supporter de grandes forces mécaniques externes.
Certification du produit
À propos de nous
Emballage et expédition
FAQ
1 : Qu’est-ce qu’une ligne de signal blindée ?
Il s'agit d'un câble de signal avec couche de blindage métallique, spécialement utilisé pour transmettre des signaux électriques faibles.
2 : Quelle est la fonction principale de la structure de blindage ?
Bloque les interférences électromagnétiques externes, empêche la distorsion du signal et le bruit de transmission.
3 : Où la ligne de signal blindée est-elle généralement appliquée ?
Capteurs, équipements d'automatisation, instruments, contrôle PLC et câblage électronique de précision.
4 : La ligne de signal blindée a-t-elle différents types de blindage ?
Oui, y compris les options de blindage simple, double et tressé pour les demandes anti--interférences.
5 : Pourquoi mettre à la terre la couche de blindage lors de l’installation ?
Une mise à la terre appropriée maximise l'effet anti-interférence et garantit une transmission stable du signal-sur longue distance.
